Wysokotemperaturowy piec grafitowy
Niezawodna wydajność w przypadku każdego-wyzwania związanego z wysoką temperaturą
Opis
Grafit izostatyczny o wysokiej wydajności-do elementów grzejnych
SHJ WĘGELspecjalizuje się w dostarczaniu zaawansowanych grafit izostatycznymateriałów i-zaprojektowanych na zamówieniegrzejniki grafitoweDozastosowania w piecach wysoko-wysokotemperaturowych i próżniowych.Z ponad25 lat doświadczeniaw zakresie rozwiązań z zakresu materiałów grafitowych i węglowych jesteśmy strategicznym partnerem światowych producentów pieców -, oferującym zarówno podstawy materiałowe, jak i wiedzę inżynieryjną niezbędną do tworzenia niezawodnych-systemów termicznych o długiej żywotności. Nasza rola wykracza poza dostarczanie surowców;
dostarczamy precyzyjnie-konstruowane elementy grzejne i zespoły grafitowe zaprojektowane z myślą o-rzeczywistych warunkach działania w wymagających środowiskach termicznych.
Naszizostatyczne grzejniki grafitowezostały zaprojektowane z myślą o stabilności w ekstremalnych temperaturach i warunkach próżni, łącząc jednolitą mikrostrukturę, wyjątkową czystość i wyjątkową obrabialność. Każdy element -, niezależnie od tego, czy jest używany jako element grzejny, czy złącze przewodzące -, został zaprojektowany w celu zapewnienia stałej oporności elektrycznej, wydajnego przenoszenia ciepła i dłuższej żywotności. To połączenie inżynierii materiałowej i precyzji inżynierskiej stanowi podstawę kompleksowych rozwiązań piecowych.
Zalety grafitu izostatycznego
w piecach próżniowych
1. Wytrzymałość na wysokie temperatury– Działa stabilnie do 3000 stopni w środowiskach obojętnych lub próżniowych bez deformacji.
2. Izotropia jednolita– Prasowanie izostatyczne zapewnia jednakową gęstość i wytrzymałość mechaniczną we wszystkich kierunkach, zapobiegając miejscowym naprężeniom i pęknięciom.
3. Wysoka czystość i niska zawartość popiołu (<5 ppm)– Zapobiega zanieczyszczeniu podczas obróbki cieplnej, wzrostu kryształów lub procesów półprzewodnikowych.
4. Doskonała przewodność cieplna i elektryczna– Umożliwia szybkie, równomierne nagrzewanie i stabilny opór.
5. Doskonała obrabialność– Umożliwia precyzyjne wytwarzanie złożonych geometrii, takich jak płyty grzejne, złącza i ramy nośne.
Specyfikacje grafitu izostatycznego SHJ
| Stopień | Cielsko Gęstość |
Brzeg Twardość |
Popiół Treść |
Kompresyjny Wytrzymałość |
Elastyczny Wytrzymałość |
Oporność | Ziarno termiczne Rozmiar przewodności |
Rozmiar ziarna |
| ■IS-11 | 1,82 g/cm3 | 63HSD | 50 ppm | 115 MPa | 52 MPa | 10~15μQm | 120 W/mk | 8~10μm |
| ■IS-15 | 1,90 g/cm3 | 72HSD | 50 ppm | 160 MPa | 70 MPa | 11~13μΩm | 110 ~ 120 W/mk | 5μm |
| ■IS-14 | 1,85 g/cm3 | 68HSD | 50 ppm | 120 MPa | 62 MPa | 11~13μΩm | 100 ~ 120 W/mK | 7μm |
| ■IS-41 | 1,78 g/cm3 | 76HSD | 100 ppm | 122MPa | 69 MPa | 15.7μΩm | - | 10μm |
| ■IS-42 | 1,78 g/cm3 | 65 HSD | 300 ppm | 113 MPa | 57 MPa | 12.5μΩm | - | 13μm |
| ■IS-51 | 1,81 g/cm3 | 60HSD | 50 ppm | 90 MPa | 45 MPa | 11~14μΩm | - | 12μm |
| ■IX-11 | 1,80 g/cm3 | 85HSD | 200 ppm | 180 MPa | 90 MPa | 25μQm | - | 4μm |
| ■IX-12 | 1,81 g/cm3 | 92HSD | 200 ppm | 190 MPa | 92 MPa | 25μΩm | - | 4μm |
| ■FM-12 | 1,75 g/cm3 | 42HSD | 500 ppm | 65 MPa | 38 MPa | 8~11μΩm | 110 ~ 120 W/mk | 13μm |
| ■FM-13 | 1,85 g/cm3 | 48HSD | 50 ppm | 85 MPa | 46 MPa | 8~10μΩm | 130 ~ 140 W/mk | 13μm |
| ■FM-22 | 1,80 g/cm3 | 50HSD | 1000 ppm | 75 MPa | 38 MPa | 12μΩm | - | 13μm |
| Polecane wskazówki dotyczące aplikacji: ■ Fotowoltaika ■ EDM ■Zakres ogólny ▪ Zastosowania mechaniczne | ||||||||
Zastosowania w systemach pieców wysokotemperaturowych i próżniowych
Thepiec próżniowy i spiekalniczyjest gdzieGrafit izostatyczny firmy SHJ CARBONnaprawdę potwierdza swoją wartość.

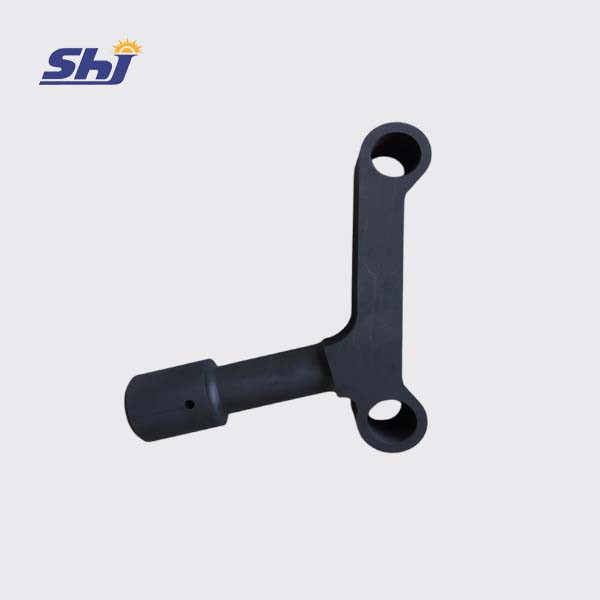

W tych wymagających środowiskach nasze grafitowe grzejniki i złącza służą jakostruktura grzewcza rdzenia- zapewniający stabilny rozkład temperatury, precyzyjne parametry elektryczne i długą żywotność nawet w przypadku ciągłej pracy w wysokiej-temperaturze.
Każdy grzejnik jest starannie zaprojektowany i obrobiony maszynowo, aby zachować stabilność wymiarową i czystość, zapewniając niezawodne działanie podczas powtarzających się cykli grzewczych.
Poza systemami próżniowymi, SHJ CARBONizostatyczne materiały grafitoweteż im ufająsprzęt do wzrostu i dyfuzji kryształów, Systemy powłok CVD i PVD, półprzewodnikowe linie-obróbki cieplnej, Iprzemysłowe piece testowe.
W każdym zastosowaniu obowiązuje ta sama zasada: stała wydajność, kontrolowana rozszerzalność cieplna i krótsze przestoje.
Zintegrowane rozwiązanie - Od materiału grafitowego po zespół grzejnika
SHJ CARBON zapewniakompleksowe rozwiązania grafitowe-, obejmujący każdy etap, od wyboru materiału po końcową integrację produktu.
|
Wymagania klienta |
Rozwiązanie SHJ CARBON |
|
Potrzeba stabilności-w wysokiej temperaturze |
Dostosowane gatunki grafitu izostatycznego (1,83–1,95 g/cm3) |
|
Niestandardowa geometria grzejnika lub projekt złącza |
Precyzyjna obróbka CNC i symulacja 3D |
|
Testy spójności jakości i żywotności |
Kontrola partii, walidacja projektu MES |
|
Międzynarodowe dostawy i dokumentacja |
Certyfikowany system ISO 9001 + eksport plików technicznych |
Nasza fabryka i sprzęt
Lorem ipsum dolor sit, amet consectetur adipisicing elita.
Nie tylko dostarczamy grafit -, zapewniamy inżynieryjną niezawodność systemów pieców.
Udoskonalone rozwiązania grafitowe charakteryzujące się niezawodnością
Z więcej niż25 lat ukierunkowanego doświadczeniaw materiałach grafitowych i węglowych,SHJ WĘGELstała się niezawodnym partnerem dlakonstruktorzy pieców próżniowych, dostawcy sprzętu półprzewodnikowego i producenci-precyzyjnej obróbki cieplnej.
Nasza reputacja opiera się nie tylko na stabilnych dostawach i możliwościach obróbki, ale także na konsekwencji, którą osiągamy poprzez ciągłą optymalizację procesów i udoskonalenia techniczne.
W ostatnich latach jakoChiński przemysł grafitu izostatycznegoszybko się rozwija, firma SHJ CARBON utrzymuje się w czołówce - integrując nowe technologie produkcyjne, ściślejszą kontrolę jakości i inteligentniejsze systemy obróbki, aby dostarczać produkty spełniające międzynarodowe standardy wydajności.
Każdy projekt, którego się podejmujemy, odzwierciedla to samo zaangażowanie: pomóc klientom w osiągnięciu bezpieczniejszej, wydajniejszej i bardziej niezawodnej pracy pieca dzięki materiałom, które ewoluują wraz z branżą.
Materiały precyzyjne.
Niezawodna wydajność. Sprawdzone w upale.
Pełna identyfikowalność i kontrolowana spójność materiału
Sprawdzone wyniki eksportu w 30+ krajach
Ciągłe inwestycje w badania i rozwój w zakresie zagęszczania i obróbki grafitu
Wsparcie inżynieryjne od prototypu po-długoterminową dostawę seryjną
Często zadawane pytania
Lorem ipsum dolor sit amet,consectetur.
1. Do czego służy izostatyczny grzejnik grafitowy?
+
-
Jest używany jakoelement grzejny w piecach próżniowych lub piecach-wysokotemperaturowych, zapewniając jednolitą moc cieplną i stabilną odporność w ekstremalnych warunkach.
2. Dlaczego w piecach próżniowych preferowany jest grafit izostatyczny?
+
-
Z powodu tegojednolita struktura, wysoka czystość i wytrzymałość izotropowazapewnia dłuższą żywotność i większą stabilność niż grafit formowany lub wytłaczany w warunkach dużego naprężenia termicznego.
3. Jak długo wytrzymuje izostatyczny grzejnik grafitowy?
+
-
Typowo1,5–3 lata, w zależności od temperatury roboczej, częstotliwości cykli i metody chłodzenia. Prawidłowy montaż i kontrola prądu znacznie wydłużają jego żywotność.
4. Czy elementy z grafitu izostatycznego można dostosować do mojego pieca?
+
-
Tak. SHJ CARBON zapewniaKomponenty-obrabiane CNCdostosowane do rozmiaru pieca, konstrukcji i wymaganych specyfikacji elektrycznych.
5. Jaka jest różnica pomiędzy grafitem izostatycznym a grafitem formowanym?
+
-
Grafit izostatyczny majednakowe właściwości we wszystkich kierunkachdzięki równomiernemu-prasowaniu pod ciśnieniem, co zapewnia lepszą wytrzymałość mechaniczną, precyzję i niezawodność -, szczególnie w wymagających-środowiskach o wysokiej temperaturze.
Uzyskaj niestandardowe rozwiązanie izostatycznego grzejnika grafitowego
Niezależnie od tego, czy modernizujesz istniejący piec, czy budujesz nowy system, nasi inżynierowie mogą polecić najbardziej odpowiednigatunek grafitu, geometria i projekt połączenia.
Prześlij nam swoje rysunki, typ pieca lub zakres temperatur -, a w ciągu 24 godzin przedstawimy dostosowaną ofertę i propozycję techniczną.
