Co to jest piec próżniowy?
Piec próżniowy to wysokotemperaturowy-piec przemysłowy używany do obróbki cieplnej w środowisku próżni lub gazu obojętnego. Działa poprzez usuwanie powietrza poprzez odsysanie, aby zapobiec utlenianiu i innym niepożądanym reakcjom, zapewniając czystość i dokładność procesu. Piec składa się z układu grzewczego (np. drut molibdenowy lub pręty grafitowe), układu próżniowego (o zakresie ciśnień od 10⁻³ do 10⁻⁶Pa), układu chłodzenia oraz układu sterującego, który może osiągać temperatury do 3000 stopni. Występują różne typy pieców próżniowych, np. modele nisko-, średnio- i wysokotemperaturowe-i wykorzystywane do takich zastosowań, jak wyżarzanie, spiekanie, lutowanie twarde i topienie. Tego typu piece próżniowe są powszechnie stosowane w różnych gałęziach przemysłu, takich jak przemysł lotniczy, elektroniczny, materiałoznawstwo i sprzęt medyczny. Chociaż zapobiegają utlenianiu i zapewniają jednolitą temperaturę, piece próżniowe są kosztowne i-energochłonne. Prawidłowe uszczelnienie i bezpieczna obsługa są kluczowe dla efektywnego użytkowania.
Przegląd pieca próżniowego
--A. Definicja:
Urządzenia przemysłowe do obróbki-w wysokiej temperaturze w próżni lub środowisku gazu obojętnego. Podstawą jest wykluczenie gazów aktywnych, takich jak tlen, unikanie-reakcji materiałów w wysokiej temperaturze oraz zapewnienie czystości i dokładności procesu.
--B. Struktura rdzenia:
- Korpus pieca:Wykonane z materiałów-odpornych na wysokie temperatury (grafit, stal nierdzewna itp.), podzielone na strefę gorącą (strefa grzewcza) i strefę zimną (strefa próżni/systemu sterowania), wymagające dobrego uszczelnienia i izolacji termicznej.
- System ogrzewania:Elementy grzejne są wykonane z materiałów-odpornych na wysoką temperaturę, takich jak drut molibdenowy i pręt grafitowy; metody ogrzewania obejmują ogrzewanie oporowe, ogrzewanie indukcyjne, ogrzewanie wiązką elektronów itp.
- System próżniowy:Składa się z pomp mechanicznych, pomp molekularnych itp., A stopień próżni może sięgać od 10⁻³ do 10⁻⁶Pa; system sterowania dokładnie kontroluje parametry takie jak temperatura (do 3000 stopni) i stopień podciśnienia.
- Układ chłodzenia:Urządzenie chłodzące wodą lub-powietrzem, służące do szybkiego schładzania i ochrony korpusu pieca.

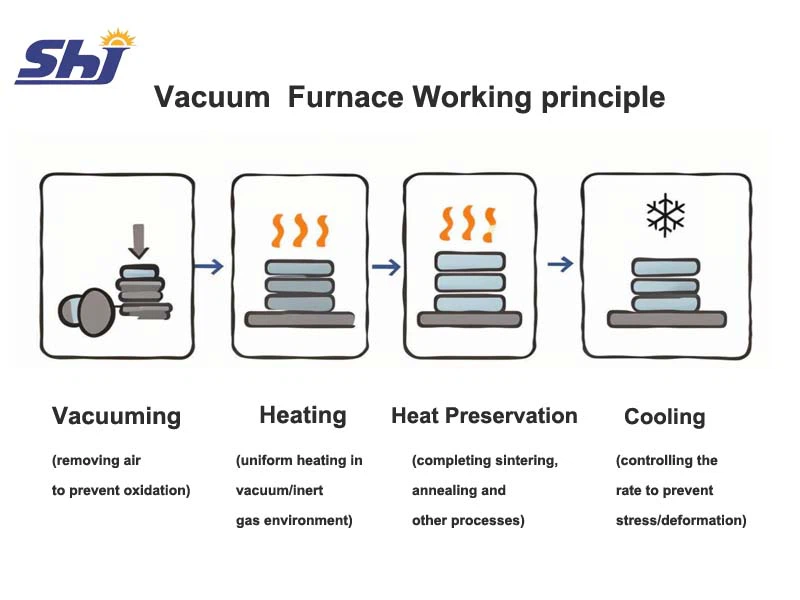

--C. Zasada działania:
- Odkurzanie (usuwanie powietrza w celu zapobiegania utlenianiu) →
- Ogrzewanie (równomierne ogrzewanie w środowisku próżni/gazu obojętnego) →
- Utrzymywanie ciepła (zakończenie spiekania, wyżarzania i inne procesy) →
- Chłodzenie (kontrola szybkości, aby zapobiec naprężeniom/odkształceniom).
--D. Główne obszary zastosowań:
- Materiałoznawstwo:spiekanie-stopów wysokotemperaturowych i ceramiki; wyżarzanie materiałów półprzewodnikowych.
- Przemysł elektroniczny:lutowanie elementów, powlekanie próżniowe (technologia PVD, CVD).
- Przemysł lotniczy:obróbka-wysokotemperaturowa łopatek turbin i elementów silników rakietowych; formowanie materiałów kompozytowych z włókna węglowego.
- Produkcja narzędzi:spiekanie próżniowe narzędzi i form węglikowych.
--E. Klasyfikacja (według różnych kryteriów):
|
Podstawa klasyfikacji |
Typ |
Kluczowe parametry/funkcje |
|
Zakres temperatur |
Piec próżniowy niskotemperaturowy |
<1000°C |
|
Piec próżniowy średniotemperaturowy |
1000–1600 stopni |
|
|
Piec próżniowy o wysokiej temperaturze |
>1600 stopni |
|
|
Zastosowanie do materiału metalowego |
Próżniowy piec do obróbki cieplnej |
Do regulacji struktury materiału |
|
Piec do spiekania próżniowego |
Zagęszczanie materiałów proszkowych |
|
|
Piec próżniowy do lutowania |
Połączenie materiału metalowego |
|
|
Piec do topienia próżniowego |
Wytapianie metali i stopów |
|
|
Struktura |
Pionowy piec próżniowy, poziomy piec próżniowy, skrzynkowy piec próżniowy |
Klasyfikacja według układu pieca |
--F. Zalety i wady:
Zalety:Brak utleniania, odwęglania, utrzymuj gładką powierzchnię materiału; dobra równomierność temperatury, wysoka powtarzalność procesu; nadaje się do materiałów o wysokiej-aktywności i-czystości.
Wady:Wysoki koszt sprzętu, wysokie zużycie energii; kompleksowa konserwacja (konieczność regularnej wymiany oleju i uszczelek pompy próżniowej); ograniczona prędkość ogrzewania/chłodzenia, niska wydajność produkcji.
Specyficzny typ pieca próżniowego
Przy wyborze pieca próżniowego istotne jest dobranie odpowiedniego typu do konkretnego zastosowania i obrabianego materiału. Różne piece są budowane z myślą o zaspokojeniu szeregu potrzeb przemysłowych, niezależnie od tego, czy chodzi o precyzyjne wyżarzanie, spiekanie, lutowanie twarde, czy nawet topienie. Znajomość konkretnych wymagań-czy to części lotniczych, elektroniki czy sprzętu medycznego-pomoże Ci wybrać odpowiedni piec, aby uzyskać najlepsze wyniki. Poniżej przyjrzymy się różnym typom pieców próżniowych stosowanych w różnych branżach i podkreślimy procesy, do których są one najbardziej odpowiednie.
Piec do topienia próżniowego
Struktura rdzenia:korpus pieca (stal nierdzewna chłodzona-wodą-), system próżniowy (stopień próżni od 10⁻³ do 10⁻⁶Pa), tygiel (miedź/ceramika chłodzona grafitem/wodą-), system ogrzewania (ogrzewanie indukcyjne/łukiem/wiązką elektronów).
Zasada działania:próżnia → wstępne podgrzewanie topnienia (metal osiąga temperaturę topnienia, usuwa gaz i-zanieczyszczenia niskotopliwe) → rafinacja i kontrola składu → formowanie zestalające.
Główne zastosowania:przemysł lotniczy (stop tytanu Ti-6Al-4V, stop na bazie niklu-Inconel 718 topiący się); przemysł nuklearny (płaszcz paliwa jądrowego ze stopu cyrkonu); elektronika (krzem wysokiej czystości, tarcze z metali szlachetnych); wyroby medyczne (stop kobaltowo-chromowy, implanty tytanowe).

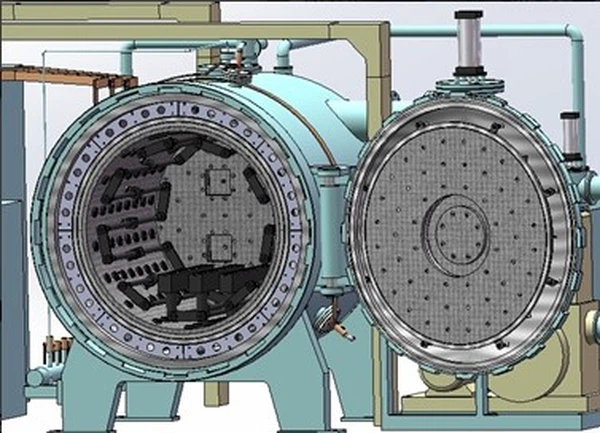

Próżniowy piec do obróbki cieplnej
Struktura rdzenia:korpus pieca (dwuwarstwowa-stal nierdzewna-chłodzona wodą, wyłożona materiałem izolacyjnym), system grzewczy (pręty grafitowe itp., maksymalna temperatura 2400 stopni), system chłodzenia (hartowanie w gazie/hartowanie w oleju), system próżniowy (stopień próżni 10⁻³ do 10⁻⁵Pa).
Zasada działania:wstępne-odkurzanie po załadowaniu pieca → ogrzewanie i izolacja (homogenizacja organizacji materiału) → hartowanie/powolne chłodzenie → odpuszczanie/starzenie ( odprężanie).
Główne zastosowania:formy narzędziowe (-hartowanie stali szybkotnącej, wyżarzanie form); przemysł lotniczy (starzenie się stopu tytanu w roztworze stałym); elektronika (spiekanie materiałów magnetycznych); wyroby medyczne (hartowanie wyrobów ze stali-nierdzewnej).
Piec próżniowy do lutowania
Struktura rdzenia:korpus pieca (stal nierdzewna-chłodzona dwuwarstwową-wodą, osłona termiczna), system grzewczy (drut ze stopu niklu-chromu/pręt grafitowy itp.), system próżniowy (stopień próżni od 10⁻³ do 10⁻⁵Pa), system chłodzenia (chłodzenie powietrzem/chłodzenie stopniowane).
Zasada działania:obróbka wstępna (czyszczenie przedmiotu obrabianego,-wstępne wiązanie lutu) → ogrzewanie próżniowe → zwilżanie i wypełnianie lutu (działanie kapilarne) → obróbka końcowa-chłodzenia.
Główne zastosowania:przemysł lotniczy (lutowanie łopatek turbiny silnika); opakowania elektroniczne (połączenie podłoża miedzianego i ceramicznego); urządzenia energetyki jądrowej (rura ze stali nierdzewnej i połączenie okładziny ze stopu cyrkonu).
Piec do spiekania próżniowego
Struktura rdzenia:korpus pieca (podwójna-warstwa-stal nierdzewna chłodzona wodą, kompozytowa warstwa izolacyjna), system grzewczy (drut molibdenowy/rura grafitowa itp., maksymalna temperatura > 2400 stopni), system ciśnieniowy (ciśnienie w piecu do prasowania na gorąco 5~50 MPa), system próżniowy (stopień próżni 10⁻³ do 10⁻⁵Pa).
Zasada działania:wstępna obróbka proszku → ładowanie pieca i odkurzanie → spiekanie przy wzroście temperatury (wiązanie cząstek i zagęszczanie) → utrwalanie cieplne i utrzymywanie ciśnienia (prasowanie na gorąco) → obróbka końcowa-chłodzenia.
Główne zastosowania:metalurgia proszków (WC-spiekanie węglików spiekanych); zaawansowana ceramika (kulki łożyskowe z azotku krzemu); materiały elektroniczne (spiekanie MLCC); produkcja przyrostowa (odprężanie części drukowanych 3D).
polecaj najlepszych-producentów przemysłowych pieców próżniowych
Jeśli chodzi o wybór pieca próżniowego do zastosowań przemysłowych, niezwykle istotny jest wybór producenta o udokumentowanym doświadczeniu w zakresie jakości i niezawodności. Poniższa lista-najlepszych producentów przemysłowych pieców próżniowych opiera się na naszym rozległym doświadczeniu branżowym i nie jest uszeregowana w żadnej konkretnej kolejności. Nasze rekomendacje mają na celu zapewnienie wglądu w zaufane nazwy w branży, bez żadnych szczególnych uprzedzeń lub nastawienia na konkurencję. Należy pamiętać, że chociaż ci producenci cieszą się dobrą reputacją, konieczne jest przeprowadzenie własnych badań, ocena konkretnych potrzeb i uwzględnienie takich czynników, jak serwis, gwarancja i-wsparcie posprzedażowe, aby złagodzić wszelkie potencjalne ryzyko.
--Marki-wysokowydajnych pieców próżniowych w Chinach
Hebei BoxiangPróżnia (河北博翔)
- Siła rdzenia:Systemy obróbki cieplnej klasy wojskowej/lotniczej-
- Kluczowe produkty:Wysokociśnieniowe-piece do hartowania w gazie, próżniowe piece do lutowania twardego
- Najważniejsze informacje techniczne:Równomierność cieplna ±3 stopni, kontrola procesu-wspomagana sztuczną inteligencją
- http://bhzkl.com/
Instytut Technologii Próżniowej w Shenyang (沈阳北真)
- Siła rdzenia:Krajowy twórca norm dotyczących obróbki metali ogniotrwałych
- Kluczowe produkty:Wielkoskalowe-piece do spiekania próżniowego, systemy wielokomorowe
- Najważniejsze informacje techniczne:Specjalne konstrukcje z wolframu/molibdenu
- www.syzkys.com
Piec elektryczny Shanghai Chen Hua (上海晨华电炉)
- Siła rdzenia:Rozwiązania dla przemysłu półprzewodników i energii słonecznej
- Kluczowe produkty:Piece do nawęglania próżniowego, systemy hodowli krzemu monokrystalicznego
- Przewaga rynku:Ponad 40% udziału w rynku precyzyjnej obróbki cieplnej we wschodnich Chinach
- www.chenhua.cn
Technologia Hunan DINGLI (顶立科技)
- Siła rdzenia:Obróbka materiału w ultra-wysokiej temperaturze (2400 stopni +).
- Kluczowe produkty:Piece do metalurgii proszków, systemy grafityzacji włókien węglowych
- Innowacja:Symulacja pola termicznego z wieloma-fizykami
- www.chinaacme.net
Tron Maszyneria (厦门至隆真空)
- Siła rdzenia:Ekonomiczne-rozwiązania modułowe
- Kluczowe produkty:Próżniowe piece do topienia indukcyjnego, systemy produkcji grafenu
- Wyróżnik:Koszty konserwacji niższe o 30% w porównaniu ze średnią branżową
- www.cnpowder.com.cn
--Liderzy rynku światowego
Technologie próżniowe ALD (Niemcy)
- Przewaga: Ponad 60% udziału w przetwórstwie podzespołów silników odrzutowych
- Flagowa technologia:Nawęglanie nisko-niskociśnieniowe (LPC) tarcz turbin
- www.ald-vt.com
Grupa SECO/WARWICK (Polska/USA)
- Pionier zrównoważonego rozwoju:Seria Vector™ zapewniająca 15% oszczędności energii
- Ostatni ruch:Nabycie Surface Combustion (2023) dla linii pieców hybrydowych
- www.secowarwick.com
Międzynarodowe Ipsen (USA)
- Specjalista ds. rynku pojazdów elektrycznych: Tsystemy przetwarzania materiałów akumulatorowych esla
- Niezawodność:Systemy próżniowe Titan® z<0.5% annual downtime
- www.ipsenusa.com
Chugai Ro (Japonia)
- Benchmark motoryzacyjny:Zintegrowane linie próżniowe/atmosferyczne dla Toyoty/Hondy
- Precyzja:Kontrola ±1 stopnia w środowiskach produkcji masowej
- www.chugai-ro.co.jp
Technologie ECM (Francja)
Badania-Rozwiązania klasy:Dostawca projektu syntezy jądrowej ITER
Wyłom:Obróbka próżniowa-wzmocniona plazmą (PACVD)
Branże zajmujące się piecami próżniowymi obejmują:
- Lotnictwo(próżniowa obróbka cieplna, lutowanie próżniowe, suszenie próżniowe i pakowanie);
- Elektronika i półprzewodniki(wyżarzanie próżniowe, dyfuzja i wzrost epitaksjalny płytek półprzewodnikowych; pakowanie próżniowe elementów elektronicznych; suszenie próżniowe i spiekanie materiałów elektrod baterii litowych) --- do omówienia
- Produkcja mechaniczna i obróbka precyzyjna(hartowanie i odpuszczanie form precyzyjnych w próżni, nawęglanie próżniowe itp.)
- Materiałoznawstwo i nowa energia(topienie próżniowe i oczyszczanie metali specjalnych (takich jak wolfram, molibden, tantal i inne metale ogniotrwałe); spiekanie próżniowe; powlekanie próżniowe i wyżarzanie płytek krzemowych w przemyśle fotowoltaicznym)
- Narzędzia skrawające i przemysł narzędziowy(próżniowa obróbka cieplna i powlekanie)
- Branża transportu samochodowego i kolejowego(próżniowa obróbka cieplna i spiekanie)?
- Badania naukowe i przemysły specjalne
Kluczowe pytania
Pytanie 1: Jak działa system pieca próżniowego?
Odpowiedź: System próżniowy składa się z pomp mechanicznych, pomp molekularnych, pomp dyfuzyjnych itp. Jego podstawową funkcją jest odsysanie gazu z pieca w celu osiągnięcia wymaganego stopnia próżni (np. 10⁻³ do 10⁻⁶Pa) w piecu, wykluczając w ten sposób tlen i inne aktywne gazy, zapobiegając utlenianiu, odwęgleniu materiału lub innym reakcjom chemicznym w wysokich temperaturach oraz zapewniając czystość procesu obróbki.
Pytanie 2: Czym różnią się w użyciu piece do lutowania próżniowego i piece do spiekania?
Odpowiedź: Piec do lutowania próżniowego służy głównie do łączenia materiałów metalowych. Szczelinę pomiędzy złączami wypełnia się materiałem lutowniczym, aby uzyskać połączenie metalurgiczne. Typowe zastosowania obejmują połączenia pomiędzy łopatkami turbin i pierścieniami uszczelniającymi o strukturze plastra miodu w silnikach lotniczych oraz połączenia pomiędzy podłożami miedzianymi i podłożami ceramicznymi w elektronicznych modułach mocy. Piec do spiekania próżniowego służy głównie do zagęszczania materiałów proszkowych. Cząsteczki proszku łączą się w gęstą masę pod wpływem wysokiej temperatury. Typowe zastosowania obejmują spiekanie narzędzi z węglika spiekanego (WC-Co) i przygotowanie ceramicznych kulek łożyskowych z azotku krzemu. Obydwa skupiają się na dwóch różnych celach procesu: „połączeniu” i „zagęszczeniu”.
Pytanie 3: Kluczowe wyzwania techniczne dotyczące pieców i rozwiązań próżniowych (np. topienie próżniowe)
Odpowiedź: Główne trudności techniczne obejmują ulatnianie się i zanieczyszczenie metalu, reakcję tygla i metalu, kontrolę jednorodności temperatury itp. Weźmy na przykład próżniowy piec do topienia:
① Ulatnianie się metali i zanieczyszczenie: Metale o niskiej temperaturze topnienia (takie jak magnez i cynk) łatwo ulatniają się i zanieczyszczają korpus pieca w wysokich temperaturach. Rozwiązaniem jest zastosowanie niskociśnieniowego-gazu obojętnego (argonu) lub skraplacza do zbierania substancji lotnych;
② Reakcja tygla i metalu: Roztopiony metal i tygiel grafitowy mogą powodować zanieczyszczenie węglem (takie jak wytapianie tytanu). Rozwiązaniem jest użycie tygli miedzianych-chłodzonych wodą (piece z zimnym złożem) lub tygli z powłoką ceramiczną;
③ Jednolitość temperatury: wlewki-o dużych rozmiarach są podatne na segregację składu. Rozwiązaniem jest zastosowanie technologii mieszania elektromagnetycznego lub odlewania odśrodkowego w celu promowania homogenizacji stopu.
W końcu
Na końcu tego artykułuSHJ-WĘGELbędziemy nadal dzielić się dalszymi spostrzeżeniami na temat pieców próżniowych. Następnie zagłębimy się w strukturę gorących stref pieca próżniowego i podamy niezbędne wskazówki dotyczące konserwacji. Jeśli jesteś zainteresowany lub masz jakieś pytania, śmiałoskontaktuj się z nami. SHJ-CARBON z przyjemnością podzieli się naszą wiedzą i omówi wszelkie Twoje wątpliwości-związane ze strefami gorącymi.
